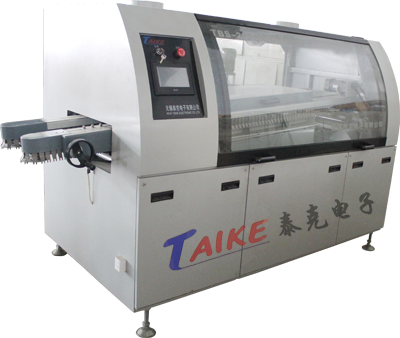

產品系列：波峰焊
產品型號：TBS型
重要特性：
1、適用有鉛制程
2、最大焊接寬度200毫米
一、機身與整機
1、外型尺寸：2400×1080×1460
2、表面處理：靜電噴塑，顏色淡灰。
3、觀察與維護：?jiǎn)未笆脚渲?
4、結構：以冷軋鐵板成型焊接整體結構
5、設備排煙口：機器上方,前后各一
6、使用電源與功率：3Φ380V±5%，50HZ
二、助焊機噴涂系統
1、噴劑噴頭：日本MEJI，使用量易控制
2、噴頭移動方式：步進電機，噴敷均勻，焊后可達到免清洗效果，符合環保要求。
3、助焊劑槽選用不銹鋼材質制作，耐腐耐用。
三、PCB輸送系統
1、導軌：鋁擠壓線加工的鋁合金導軌，直線度好。(公司開模專業制作)
2、PCB指爪：鈦合金鏈爪
3、速度：0.5—2.5米/分鐘，電子調速與顯示。
4、調寬方式：入端調節手輪。
四、預熱系統
1、加熱區：長度800毫米；溫度曲線平穩，PCB不易變形，提升焊接效果。室溫~150度設定。
2、加熱方式：遠紅外陶瓷黑晶加熱器并排加熱，升溫快，且溫度均勻。
五、波峰焊爐
1、波峰形式：波為平波（專業針對長插元器件設計）。
2、爐體保溫及材質：保溫材料厚度50毫米
3、波峰驅動：變頻馬達直接出力，杜絕用皮帶傳力帶來可能打滑影響波峰穩定因素，高度5--10毫米調節。
4、加熱方式：多組不銹鋼加熱器，錫爐最高加熱溫度300度
5、錫爐容量：約200公斤
6、波峰全自動控制，要PCB板過錫鍋時，波峰工作，沒有PCB板時，波峰不工作，有效的節省了焊錫。
六、觸摸屏控制 |
|
